浙江功率器件MOS產品選型哪家公司便宜 歡迎咨詢 無錫商甲半導體供應

功率MOSFET屬于電壓型控制器件。它依靠多數載流子工作,因而具有許多優點:能與集成電路直接相連；開關頻率可在數兆赫以上（可達100MHz），比雙極型功率晶體管(GTR)至少高10倍；導通電阻具有正溫度系數,器件不易發生二次擊穿,易于并聯工作。與GTR相比，功率MOSFET的導通電阻較大，電流密度不易提高，在100kHz以下頻率工作時,其功率損耗高于GTR。此外，由于導電溝道很窄（微米級）,單元尺寸精細，其制作也較GTR困難。在80年代中期,功率MOSFET的容量還不大（有100A/60V，75A/100V，5A/1000V等幾種）。常用功率MOS 管 無錫商甲半導體 交貨快 品質好.浙江功率器件MOS產品選型哪家公司便宜

無錫商甲半導體MOS 管封裝形式及散熱性能分析

TO-220

封裝TO-220 封裝是一種較為經典且常見的封裝形式，具有通用性強、成本低的特點。它通常采用塑料材質，引腳呈直插式，便于焊接和安裝。TO-220 封裝的 MOS 管帶有一個較大的金屬散熱片，該散熱片與 MOS 管的漏極相連，能夠?qū)⑿酒a(chǎn)生的熱量傳導至外部。在自然對流的情況下，TO-220 封裝的 MOS 管散熱能力一般，熱阻約為 60 - 80℃/W 。但如果配合散熱片使用，散熱性能可得到***提升，熱阻能降低至 10 - 20℃/W，適用于功率在 10 - 50W 左右的**率電路。 浙江功率器件MOS產品選型哪家公司便宜由于這些明顯的優點，功率場效應晶體管在電機調速，開關電源等各種領域應用的非常多。

不同封裝形式的 MOS 管在散熱性能和應用場景上有哪些差異？在電子電路的世界里，MOS 管（金屬氧化物半導體場效應晶體管）是當之無愧的 “明星元件”，廣泛應用于電源管理、電機驅動、信號放大等眾多領域。然而，除了 MOS 管本身的電氣性能，其封裝形式同樣不容忽視。不同的封裝形式不僅決定了 MOS 管與電路板的連接方式，更對散熱性能和應用場景有著深遠影響。深入了解這些差異，有助于電子工程師和愛好者們?cè)谠O(shè)計與選型時做出更精細的決策。

MOS 管封裝的作用與意義

MOS 管的封裝，就像是為元件量身定制的 “外衣”，承擔著多重重要使命。首先，它為 MOS 管提供機械保護，防止內部芯片受到物理?yè)p傷；其次，封裝構建了 MOS 管與外部電路連接的橋梁，通過引腳實現電氣連接；**重要的是，良好的封裝設計能夠有效幫助 MOS 管散熱，確保其在工作過程中保持穩定的性能。可以說，封裝形式的選擇直接關系到 MOS 管能否在電路中發揮比較好效能。

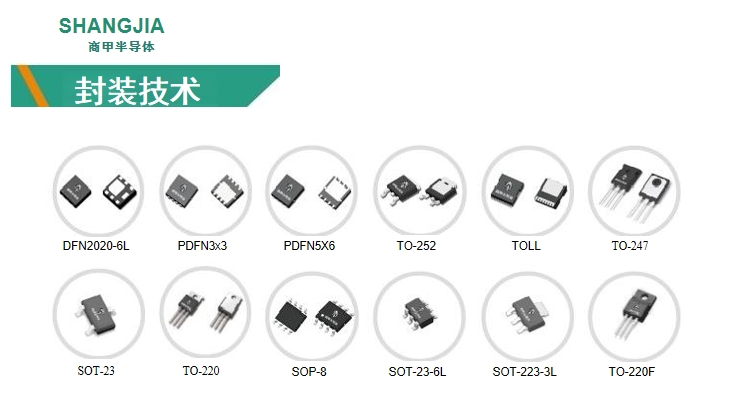

無錫商甲提供各種封裝產品供您選擇。

1、超級結的性能提升方法使溝槽和溝槽間距盡可能小和深。SJ-MOS可以設計為具有較低電阻的N層，從而實現低導通電阻產品。2、超級結存在的問題本質上超級結MOSFET比平面MOSFET具有更大的pn結面積，因此trr比平面MOSFET快，但更大的irr流動。內部二極管的反向電流irr和反向恢復時間trr會影響晶體管關斷開關特性。

二、超結MOS的結構超結MOSFET的創新在于其“超結”結構。這個結構通過在垂直方向上交替排列的P型和N型區域來實現。每個P型區域和其旁邊的N型區域共同構成一個“超結單元”，這些單元在整個器件中交替排列。這種結構設計使得在導通狀態下，電流可以通過較低的電阻路徑流動，同時在關斷狀態下仍然能夠承受高電壓。 TO-Leadless（如TOLL） 無引腳封裝，減少電遷移，占用空間較D?PAK減少30%（如電動工具）。

場效應晶體管（Field Effect Transistor縮寫(FET)）簡稱場效應管。主要有兩種類型：結型場效應管（junction FET—JFET)和金屬 - 氧化物半導體場效應管（metal-oxide semiconductor FET，簡稱MOS-FET）。由多數載流子參與導電，也稱為單極型晶體管。它屬于電壓控制型半導體器件。具有輸入電阻高（107～1015Ω）、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、**工作區域?qū)挼葍?yōu)點，現已成為雙極型晶體管和功率晶體管的強大競爭者。場效應管（FET）是利用控制輸入回路的電場效應來控制輸出回路電流的一種半導體器件，并以此命名。由于它*靠半導體中的多數載流子導電，又稱單極型晶體管。FET 英文為Field Effect Transistor，簡寫成FET。功率器件屬于分立器件，單獨封裝且功能不可拆分；功率IC則通過集成多個分立器件與外圍電路形成功能模塊。上海哪里有功率器件MOS產品選型

功率場效應晶體管（VF）又稱VMOS場效應管。在實際應用中，它有著比晶體管和MOS場效應管更好的特性。浙江功率器件MOS產品選型哪家公司便宜

MOSFET管封裝概述

在完成MOS管芯片的制作后，為保護芯片并確保其穩定工作，需要為其加上一個封裝外殼。這一過程即為MOS管封裝，它不僅提供支撐和保護，還能有效冷卻芯片，同時為電氣連接和隔離創造條件，從而構成完整的電路。值得注意的是，不同的封裝設計和規格尺寸會影響MOS管的電性參數及其在電路中的應用。封裝的選擇也是電路設計中不可或缺的一環。

無錫商甲半導體提供個性化參數調控，量身定制，***為客戶解決匹配難題。選對封裝讓設計事半功倍。 浙江功率器件MOS產品選型哪家公司便宜

無錫商甲半導體有限公司成立于2023年8月3日，注冊地位于無錫經濟開發區太湖灣信息技術產業園1號樓908室。公司專注于功率半導體器件的研發設計與銷售，采用Fabless模式開發Trench MOSFET、IGBT等產品，截至2023年12月，公司已設立深圳分公司拓展華南市場 ，并獲評2024年度科技型中小企業。

無錫商甲半導體有限公司利用技術優勢，以國內***技術代Trench/SGT產品作為***代產品；產品在FOM性能方面占據***優勢，結合先進封裝獲得的更高電流密度；打造全系列N/P溝道車規級MOSFET，為日益增長的汽車需求助力；打造全系列CSPMOSFET，聚焦SmallDFN封裝；未來兩年內做全硅基產品線并拓展至寬禁帶領域；
